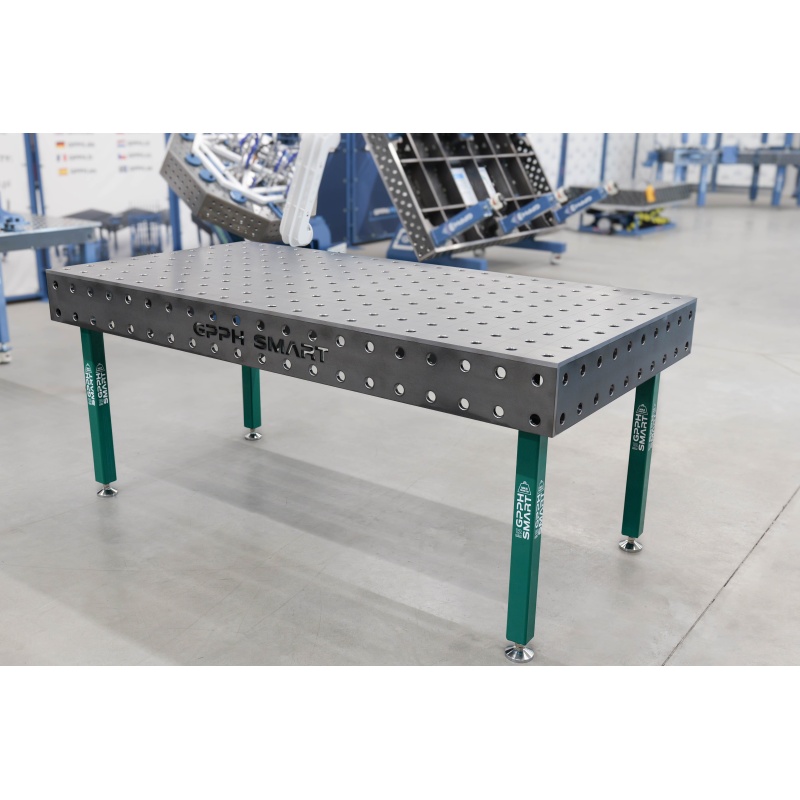

Keevituslaud SMART
Kaubamärk:
Ühik: tk
*Laud 3000x1480 mm koosneb kahest ühendatud lauast suurusega 1500x1480 mm
GPPH SMART on ökonoomne keevituslaudade sari, mis on loodud kasutajatele, kes vajavad tugevaid ja funktsionaalseid lahendusi, kuid ei vaja professionaalsete keevituslaudade pakutavaid täiustatud funktsioone. GPPH SMART esindab ideaalset kombinatsiooni jõudlusest ja taskukohasusest, mis on kohandatud nii harrastajate, kui ka väiksemate töökodade vajadustele.
Kellele on mõeldud GPPH SMART keevituslauad?
Need lauad sobivad ideaalselt väikestele töökodadele, harrastajatele ja igale kliendile, kus on vaja teha põhilisi keevitustoiminguid, ilma et oleks vaja täiustatud seadmeid. Need on keevituslauad, mis ühendavad usaldusväärsuse ja lihtsuse, võimaldades kasutajatel keskenduda oma tööle ilma tarbetute komplikatsioonideta.

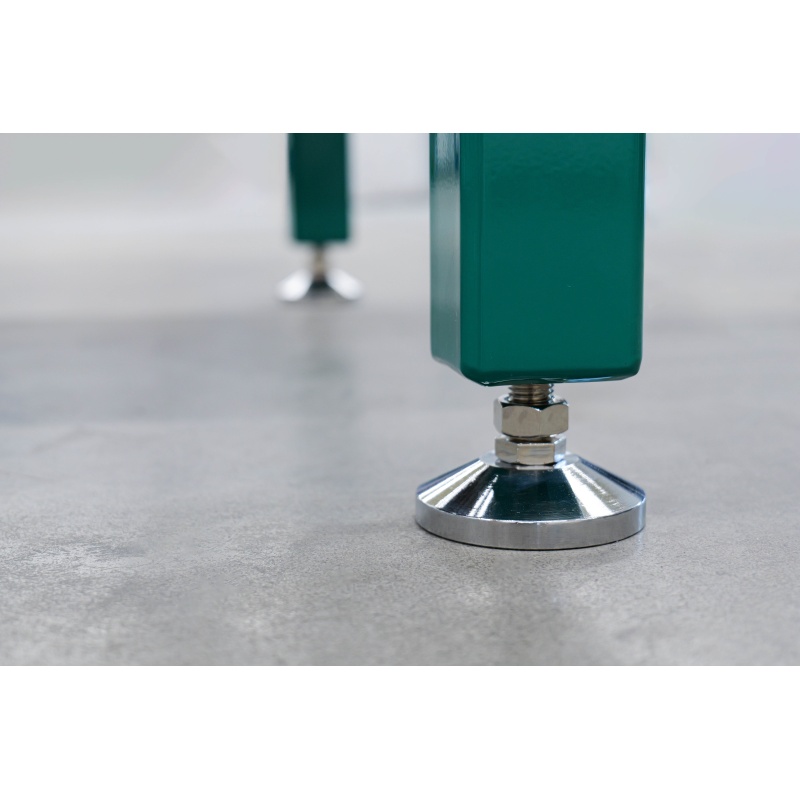

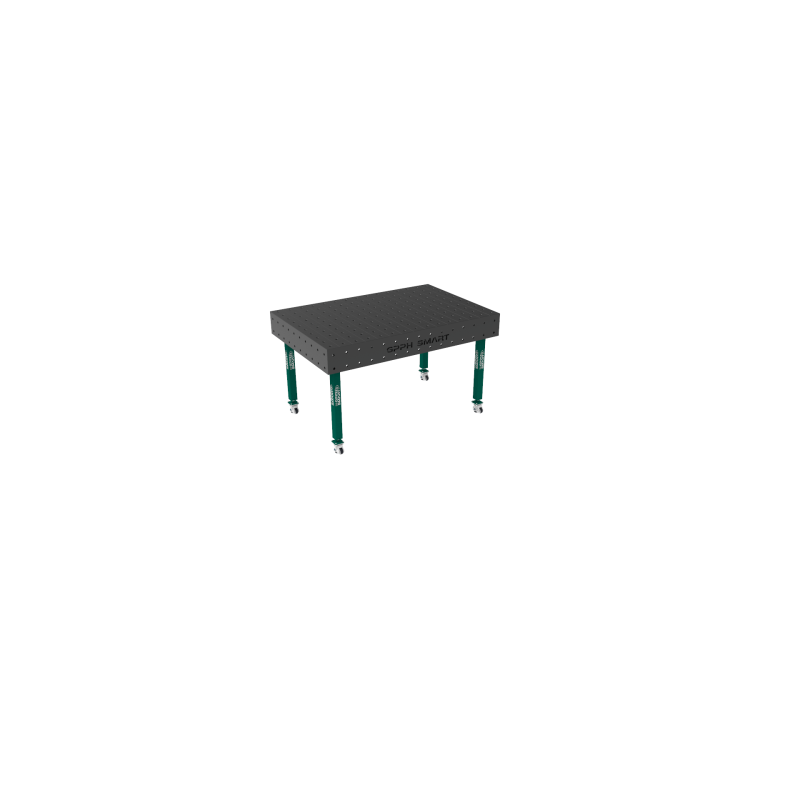

Kõik GPPH SMART odavad keevituslauad on saadaval kas jalgadel või ratasjalgadega.
SUURUSED JA AUKUDE SÜSTEEMID
GPPH SMART keevituslauad on ökonoomsete keevituslaudade sari, mis on saadaval kahes variandis:
- 15 mm paksuse töötasapinnaga
- 12 mm paksuse töötasapinnaga
|

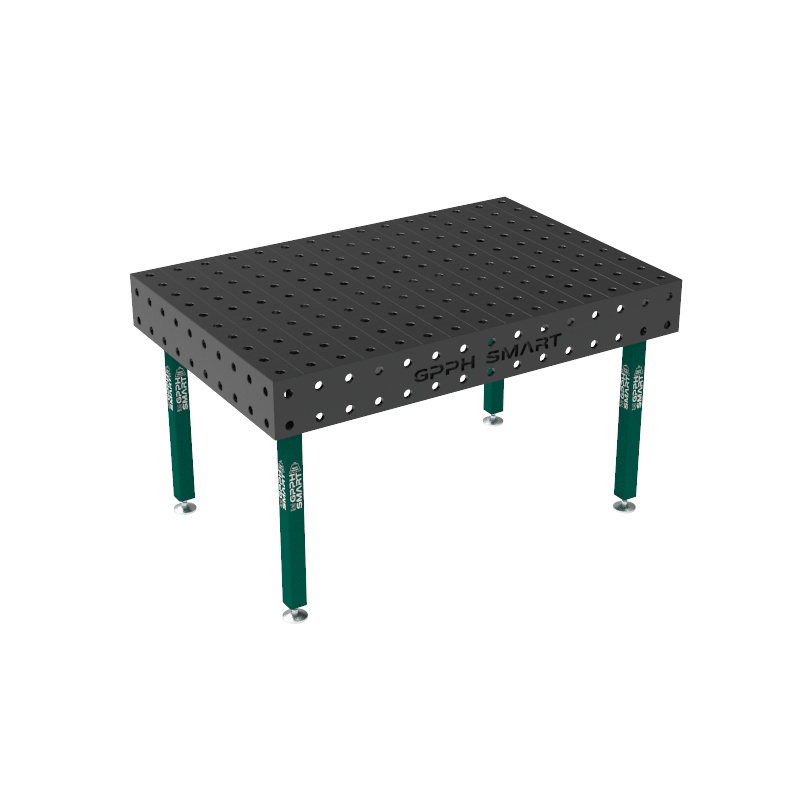

GPPH SMART 15 MM KEEVITUSLAUDADE JA 12 MM KEEVITUSLAUDADE SAADAOLEVAD MÕÕTMED |
||||
|
1500x1000 |
1500x1480 |
2000x1000 |
2400x1200 |
3000x1480* |
Sõltuvalt teie eelistustest saate 100x100 ruudustikus valida GPPH SMART 15 MM või GPPH SMART 12 MM keevituslauad ⌀ 16mm või ⌀28mm avade süsteemiga.
Freesitud ja faasitud avad lauaplaadis aitavad kaasa tööriistade hõlpsale kinnitamisele ja lahtivõtmisele töö ajal tänu aukude õigele sobivusele tööriistadele. See aitab kaasa ka nende väiksemale kulumisele - nende paigaldamiseks ja lahtivõtmiseks pole vaja palju jõudu. See disain on parim saadaval keevituslaudade turul! Keevituslaua avade tootmistolerants on ±0,05 mm.

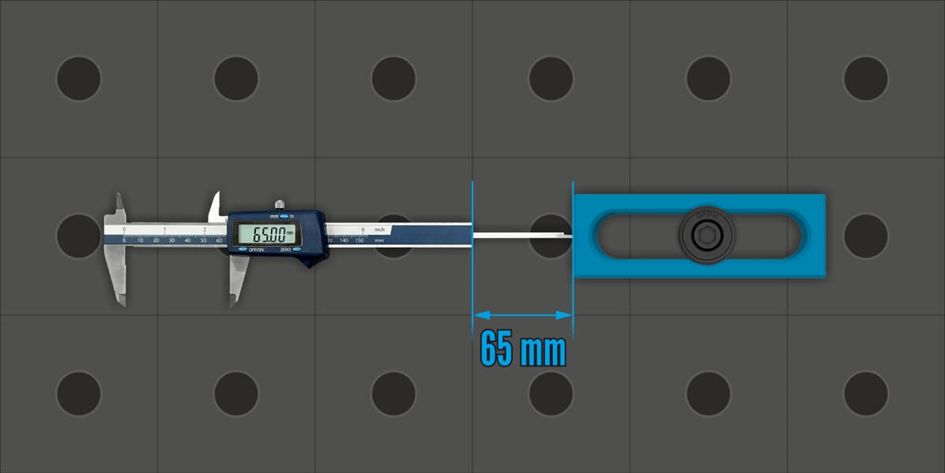

Graveeritud lauaplaadi graveeringud on vertikaalsed ja horisontaalsed 100x100mm ruudustikus. See on referetnspunkt konstruktsiooni paigaldamisel ja tööriistade kokkupanekul. Mõõteriistade abil saate oma struktuuri vastavalt paigutada, et saada vajalik mõõde.
GPPH SMART 15 MM laua kandevõime: 1800 kg. (12mm - 1200 kg)
Erinevused traditsioonilistest GPPH keevituslaudadest

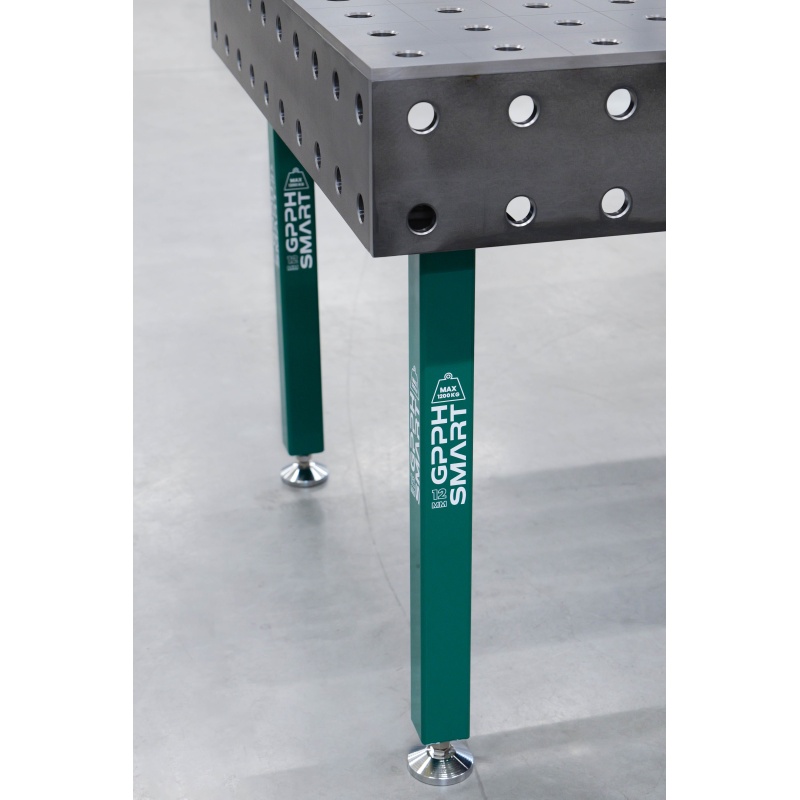

Erinevalt meie traditsioonilistest professionaalsetest keevituslaudadest, mis on loodud vastama kõige arenenumate rakenduste nõuetele, keskendub GPPH SMART põhifunktsionaalsusele ja kasutusmugavusele. GPPH professionaalsed lauad pakuvad suuremat vastupidavust ja täiustatud konfiguratsioonivõimalusi, mida on vaja intensiivsetes tööstuskeskkondades. Lisaks on traditsioonilistel GPPH professionaalsetel keevituslaudadel tihedam lauapealne ribi ja erinev jalakinnitus. Need erinevad ka jalgade konstruktsiooni profiilist ja lauakülgede avadest - traditsioonilistel laudadel on 3 rida avasid, samas kui GPPH SMART liinil on 2 rida.
Lisaks erineb GPPH SMART economy keevituslaudade jalgade värvus GPPH standardsete toodete värvusest.
SMART-sari on vastus turu vajadustele, mis nõuavad odavamaid lahendusi.
TEHNILISTE PARAMEETRITE VÕRDLUS
|
GPPH PRO SEERIA TRADITSIOONILISED KEEVITUSLAUAD |
GPPH SMART 15MM SEERIA ÖKONOOMSED KEEVITUSLAUAD |
|
Tasasuse tolerants ±0,3+ kogu tööpinnal |
Tasasuse tolerants ±0,5* meetri kohta |
|
3 rida külgseinte avasid |
2 rida külgseinte avasid |
|
Ava tolerants ±0,5mm |
|
|
Freesitud ja faasitud avad |
|
|
Alumisel küljel olevad avad |
|
|
Lauaplaadi freesitud serv |
|
|
Jalgade profiil: 100x100x4mm |
Jalgade profiil: 60x60x4mm |
|
Kandevõime: 700kg/jalg 4 jalaga laua maksimaalne kandevõime 2800kg |
Kandevõime: max 1800kg |
|
Erinevaid laua versioone: 10 |
Erinevaid laua versioone: 5 |
|
Külgseina tolerants: ±0,3° |
Külgseina tolerants: ±0,35° |
|
Avade ruudustikud: 100x100mm, 50x50mm, diagonaal |
Avade ruudustikud: 100x100mm |
|
GPPH PLUS SEERIA TRADITSIOONILISED KEEVITUSLAUAD |
GPPH SMART 12MM SEERIA ÖKONOOMSED KEEVITUSLAUAD |
|
Tasasuse tolerants ±0,3+ kogu tööpinnal |
Tasasuse tolerants ±0,5* meetri kohta |
|
3 rida külgseinte avasid |
2 rida külgseinte avasid |
|
Ava tolerants ±0,5mm |
|
|
Freesitud ja faasitud avad |
|
|
Alumisel küljel olevad avasid |
|
|
Lauaplaadi freesitud serv |
|
|
Jala profiil: 80x80x4mm |
Jala profiil: 60x60x4mm |
|
Kandevõime: 500kg/jalg |
Kandevõime: max 1200kg |
|
Erinevaid laua versioone: 10 |
Erinevaid laua versioone: 5 |
|
Külgseina läbipainde tolerants: ±0,3° |
Külgseina läbipainde tolerants: ±0,35° |
|
Avade ruudustikud: 100x100mm, 50x50mm, diagonaal |
Avade ruudustikud: 100x100mm |
*Eeldusel, et laud on korrektselt loodis.

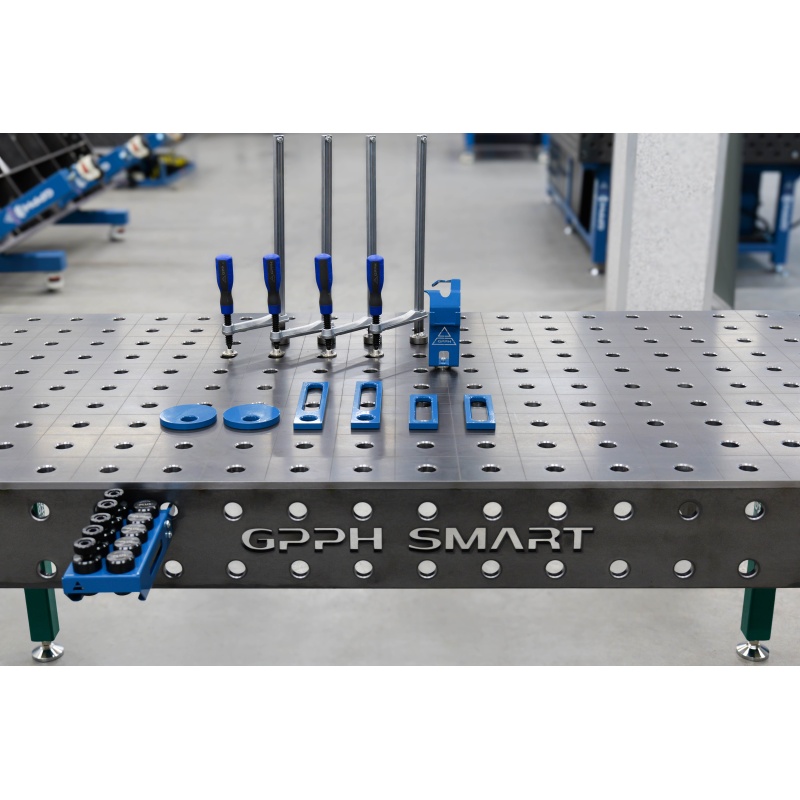

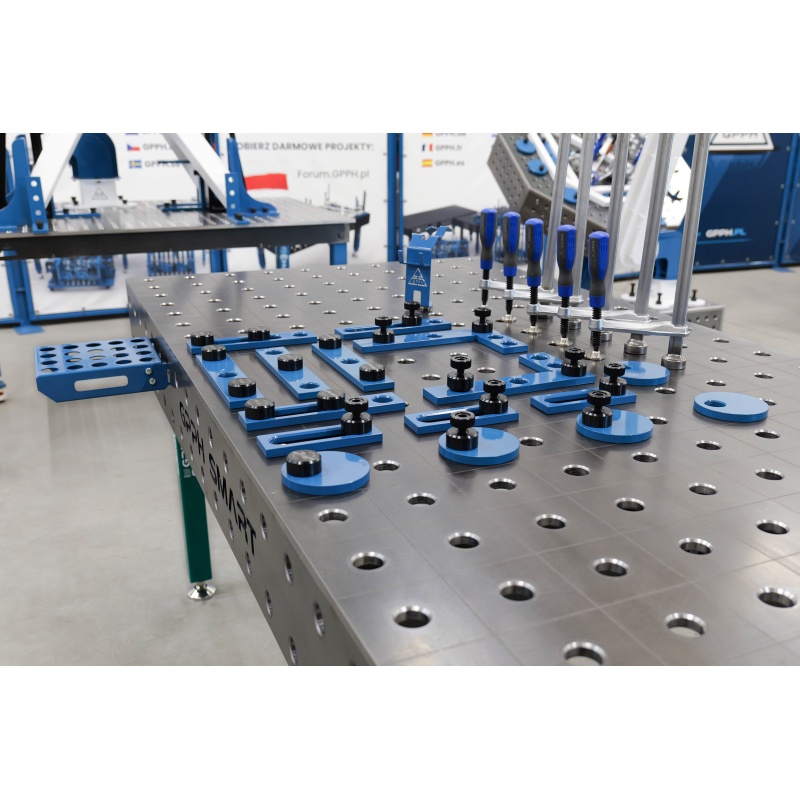

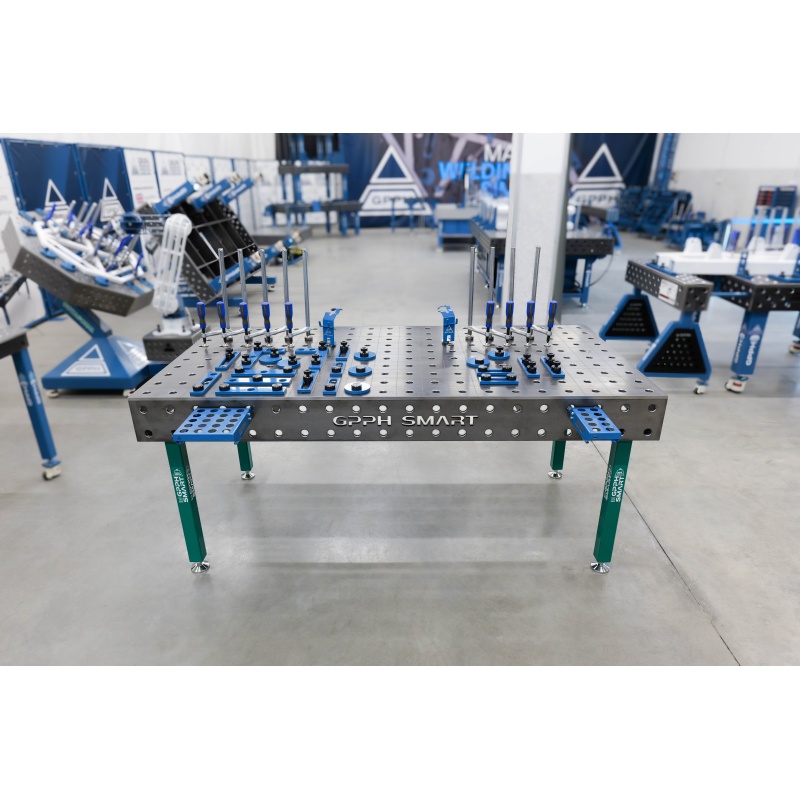

TÖÖRIISTADE KOMPLEKTID

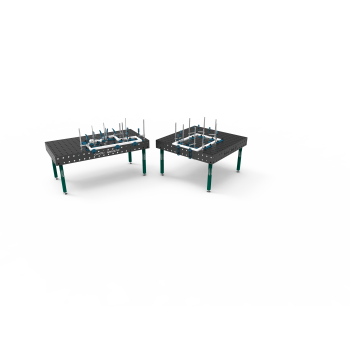

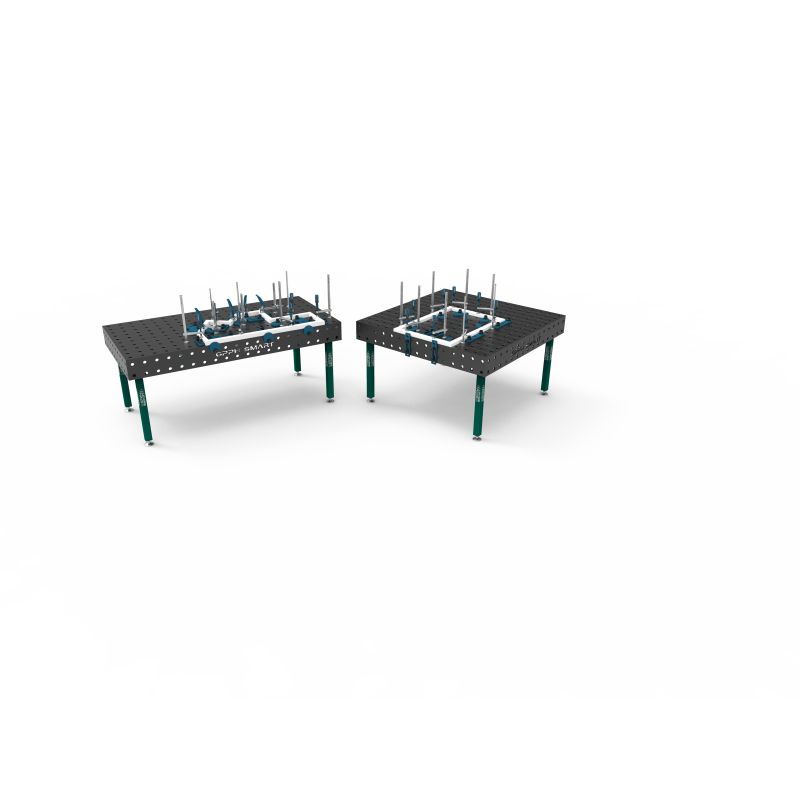

GPPH SMART keevituslaua tööriistakomplektid on loodud selleks, et saaksite alustada keevituslaudade kasutamist tasapinnaliste konstruktsioonide jaoks.
Kui vajate rohkem tööriistu, on meie standardvalikus tööriistakomplektid 146, 96, 60 või 28 esemega. Standardsed tööriistakomplektid sisaldavad lisaks ruumilisi tööriistu, rohkem klambreid, pikendusi, mobiilseid tööriistariiuleid või tööriistakärusid.
|
TÖÖRIISTADE ARV IGAS KOMPLEKTIS |
||
|
TÖÖRIISTA NIMI |
NUTIKAS KOMPLEKT NR 1 |
NUTIKAS KOMPLEKT NR 2 |
|
Kiire montaažipolt |
10 |
5 |
|
Positsioneerimis tihvt |
10 |
5 |
|
Kinnitusklamber |
5 |
4 |
|
Stopper 150 |
3 |
2 |
|
Stopper 225 |
3 |
2 |
|
Stopper 260 |
3 |
- |
|
Ekstsentriline stopper Φ100 |
5 |
2 |
|
Nurga täpsusruut (tasane) 275x150 |
2 |
- |
|

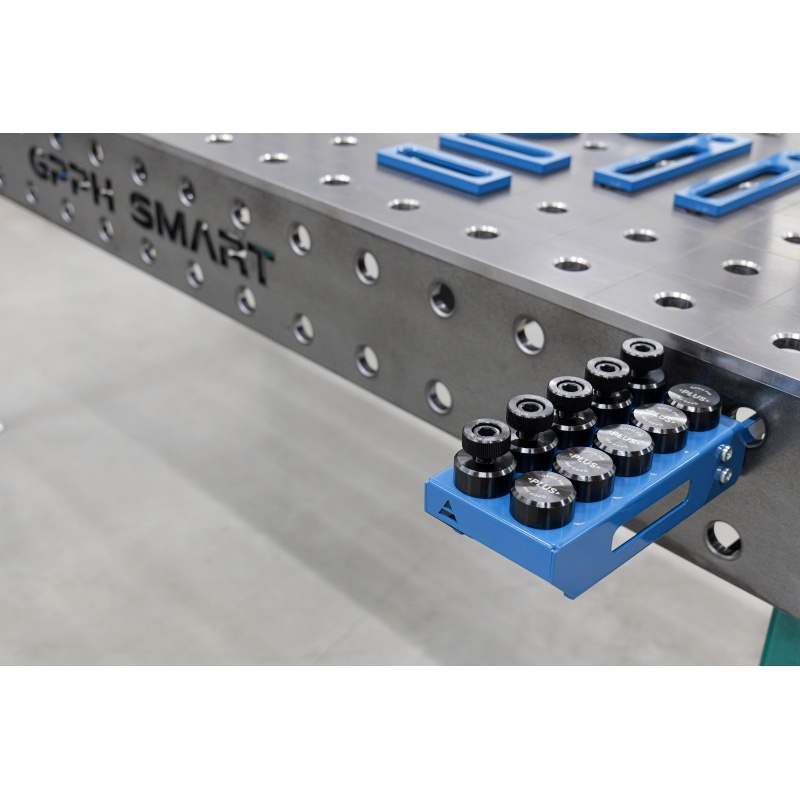

Kiire montaažipoldi riiul S |
- |
1 |
|
Kiire montaažipoldi riiul M |
1 |
- |
|
Keevituspõleti hoidik |
1 |
1 |
|
Komplektis olevate tööriistade koguarv |
43 |
22 |
TÖÖRIISTAD
Ökonoomse GPPH SMART keevituslauaga töötamiseks sobivad standardse GPPH sarja tööriistad ideaalselt nii professionaalide kui ka harrastajate vajadustele. Meie valikust leiate freesitud ja kaldpinnaga tööriistu, mis sobivad ideaalselt SMART-sarja iga laua spetsifikatsioonidega.
PRO ja PLUS tööriistad - täiuslik sobivus:
- PRO tööriistad töötavad suurepäraselt 15 mm laudadega.
- PLUS tööriistad - sobivad ideaalselt 12 mm paksuste laudadega.
Tänu oma täpsele tootmisele tagavad GPPH tööriistad operatsioonide suurepärase täpsuse ja korratavuse, mis on täiustatud keevitusprojektides ülioluline.
Kasutades GPPH PRO ja PLUS tööriistu, võivad GPPH SMART keevituslaudade kasutajad olla kindlad, et nende töö ei ole mitte ainult tõhus, vaid ka täpne. Sõltumata projekti ulatusest pakuvad need tööriistad usaldusväärsust ja kvaliteeti, mis on GPPH kaubamärgi sünonüümiks.
- Lauaplaadi paksus 15mm
- Lauajalgade profiilid 100x100mm
- Kandevõime: 700 kg/jalg
- Stabiilne ja massiivne konstruktsioon
- Kõrgeim töökvaliteet
- Laua täiuslik tasapinnalisus (+/- 0,5 mm)
- Valmistatud S355J2+N-st
- Avad ø16 või ø28 ruudustikus 100x100
- Kolme avade reaga 4 küljel.
- Faasitud ja freesitud avad tööriista hõlpsaks kokkupanekuks
- Laua kõrguse reguleerimine standardjalgadega u. 880-930 mm
- Graveeritud skaala ruudustikus 100x100mm
- Võimalus kasutada roostevabast terasest katteid
- Tööpinna pikendamiseks saab laudu vabalt kombineerida
- Kõik lauad on tugevdatud ribidega
- Toodetud vastavalt standardile ISO 2768-1
- Freesitud töötasapinna servad
- Laud ühildub PRO seeria tarvikutega.
Pildid on illustratiivsed.
*3000x1480 mm keevituslaud koosneb kahest ühendatud lauast suurusega 1500x1480 mm
- Lauaplaadi paksus 12mm
- Lauajalgade profiilid 80x80mm
- Kandevõime: 500 kg/jalg
- Stabiilne ja massiivne konstruktsioon
- Kõrgeim töökvaliteet
- Laua täiuslik tasapinnalisus (+/- 0,5 mm)
- Valmistatud S355J2+N-st
- Avad ø16 või ø28 ruudustikus 100x100
- Kolme avade reaga 4 küljel.
- Faasitud ja freesitud avad tööriista hõlpsaks kokkupanekuks
- Laua kõrguse reguleerimine standardjalgadega u. 880-930 mm
- Graveeritud skaala ruudustikus 100x100mm
- Võimalus kasutada roostevabast terasest katteid
- Tööpinna pikendamiseks saab laudu vabalt kombineerida
- Kõik lauad on tugevdatud ribidega
- Toodetud vastavalt standardile ISO 2768-1
- Freesitud töötasapinna servad
- Laud ühildub PLUS seeria tarvikutega.
Pildid on illustratiivsed.
*3000x1480 mm keevituslaud koosneb kahest ühendatud lauast suurusega 1500x1480 mm
- Lauaplaadi paksus 8mm
- Lauajalgade profiilid 80x80mm
- Kandevõime: 500 kg/jalg
- Stabiilne ja massiivne konstruktsioon
- Kõrgeim töökvaliteet
- Laua täiuslik tasapinnalisus (+/- 0,5 mm)
- Valmistatud S355J2+N-st
- Avad ø16 või ø28 ruudustikus 100x100
- Kolme avade reaga 4 küljel.
- Faasitud ja freesitud avad tööriista hõlpsaks kokkupanekuks
- Laua kõrguse reguleerimine standardjalgadega u. 880-930 mm
- Graveeritud skaala ruudustikus 100x100mm
- Võimalus kasutada roostevabast terasest katteid
- Tööpinna pikendamiseks saab laudu vabalt kombineerida
- Kõik lauad on tugevdatud ribidega
- Toodetud vastavalt standardile ISO 2768-1
- Freesitud töötasapinna servad
- Laud ühildub PLUS seeria tarvikutega.
Pildid on illustratiivsed.
*3000x1480 mm keevituslaud koosneb kahest ühendatud lauast suurusega 1500x1480 mm
DIY keevitus- ja montaažilaua lauaplaadi mõõtmed on 1200x800mm. 8 mm paksusel lauaplaadil on ⌀16 süsteemis kinnitusavad 50 x 50 mm ruudustikus ja graveeritud skaala 100 x 100 mm ruudustikus. Reguleeritavad jalad kompenseerivad põranda ebatasasusi. Lisaks on laual keevitatud tugevdusribid. See toode sobib suurepäraselt keevitajale ja isetegemise entusiastile, puusepale või automehaanikule CNC-masinate ning töökodade abilauaks.
Kas otsite ilma külgseinteta keevituslauda ja teie konstruktsioonide kaal ei ületa 1500 kg? BASIC keevituslaud vastab teie ootustele ja on samal ajal kulutõhus ning võimaldab teil osta täiendavaid tööriistu ilma eelarvet koormamata.
Keevituslaud BASIC tagab tööpinna täiusliku tasasuse, mis on deformatsioonikindel. Selle põhjuseks on jäik ja massiivne vundament, mille kõrgus on 80 mm. Nüüdsest on teie keevitatud konstruktsioonid lihtsad, korratavad ja deformatsioonideta.
BASIC seeria keevituslaudadega töötamiseks saate kasutada freesitud PLUS seeria tööriistu. Tänu neile saate täpselt teha, mis tahes 2D lamedat struktuuri ja 3D ruumistruktuuri. Ja seda kõike palju lühema ajaga!
Pole vahet, kas teie keevitustööd tehakse klassikaliselt käsitsi või kasutate keevitusroboteid – BASIC lauad on ideaalne valik!
Pole tähtis, mis mõõtudega on konstruktsioonid, mida keevitate – BASIC-laudade hulgast leiate koguni 9 erinevas suuruses keevituslaudu, mõõtmetega 1000x600mm kuni 2400x1200mm.
Kui teete suuri konstruktsioone, soovitame valida BASIC laua 28mm läbimõõduga avade süsteemiga 100x100mm ribidega ning kergete ja täpsete tööde jaoks - 16mm läbimõõduga aukude süsteem 50x50mm ribidega. Valik on Teie!
BASIC keevituslauad sobituvad PLUS seeria tarvikutega.
Pildid on illustratiivsed.
